呼吸機能測定装置

Windows7対応 呼吸機能測定装置

ARFEL III

ベッドサイドで使える呼吸機能評価システム
未熟児・新⽣児から成⼈までベッドサイドで使える呼吸機能評価シス
テムです。特に未熟児。新⽣児向けとしての評価は⾼く、全国のこど
も病院等のNICUに多数の導⼊実績があります。

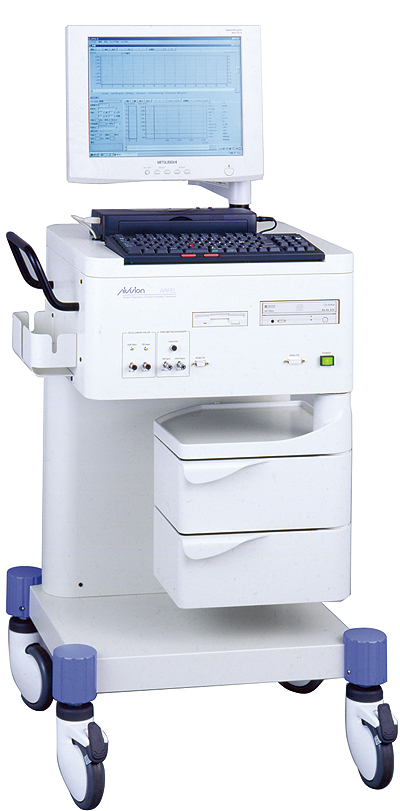

ARFEL III

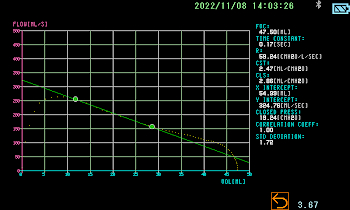

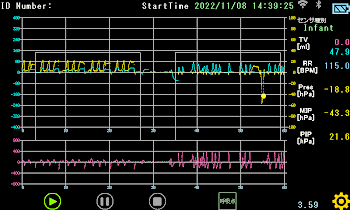

ARFEL III 画面　ARFEL III 画面

ARFEL III 特徴
● 患者の負担を軽減、安全性に配慮死腔が⼩さいセンサーアセンブリーで患者負担を軽減。オクルージョンバルブには安全タイマーが備えられています。
● 幅広い⽤途で利⽤可能
◯ベッドサイドで呼吸機能検査　◯サーファクタント治療効果の判定
◯抜管時期の判定 ○薬理効果判定　◯その他
● 新⽣児に⽤いるオクルージョン法
による定時数、全肺コンプライアンス、抵抗の測定があります。
● Windows対応CD/DVD標準装備
⼤容量の⽣データをそのままHD及びCD/DVDに記録保存できます。
Windows環境で容易に測定データの検討が可能です。測定データのエク
セルなどへのアップロードなどが可能になります。（別途オプション）

ARFEL III 仕様

主要測定パラメータ
安静時呼吸下 1回換気量、分時換気量、呼吸数
努⼒呼吸下 努⼒性肺活量（啼泣換気量）（FVC/CVC、閉塞最⼤吸気圧
（MIP)、最⼤吸気流量、最⼤呼気流量、FVカーブ（⼀秒量、⼀秒率、MMF、V.75、 V.50、 V.25、 V.10etc）
閉塞法による測定 時定数、全肺抵抗、全肺コンプライアンス
データ収集性能
アナログ-デジタル変換 12Bit 200サンプル／秒
⼊⼒信号
流量 差圧測定範囲 ±10mmH2O ニューモタコグラフ発⽣差圧を流量とする。
圧⼒ 測定範囲 ±200mmH2O
装置サイズ、重量、
所要電⼒		 ⾼95cm×幅62cm×奥⾏56cm（LCDモニタを搭載しない状態で）重量︓約68kg
所要電⼒︓約100V ＠AC100V 50／60Hz
装置の構成
本体 LCDモニタ、プリンタ、付属品などの収容のための引出し
ニューモタコグラフ 使⽤目的によりフラッシュタイプ”000″からNo.4まで旧タイプ相当の別表に⽰す2種類を選択して頂き標準付属とします。
オクルージョンバルブ 選択頂いたニューモタコグラフに対応する別表に⽰すタイプを標準付属品とします。
⼿元スイッチ オクールジョンバルブの制御⽤に付属します。
校正⽤シリンジ 選択頂いたニューモタコグラフに対応するサイズのシリンジを2個標準付属いたします。
●”000″〜”0″は125mLシリンジ ●No.1及びNo.2は500mLシリンジ ●No.3及びNo.4は3000mLシリンジ（オプション）
取扱説明書 1部
オプション CO2呼吸応答測定機能およびソフトウエア
＜CAPNO-GRAPHICS, P100測定ソフトウェア Occul graphico＞

ARFEL III アクセサリ（ 付属品）

ニューモタコグラフ
（ハンス・ルドルフ社製）
従来のメタボ社製品に代わりハンスルドルフ社製品を採⽤しました。製品の詳細はハンスルドルフ社のHPを参照願います。
http://rudolphkc.com/
ミューモタコグラフ		 オクルージョンバルブ
⼿元スイッチ操作により呼吸回路の切替・閉塞を内蔵コンプレッサーの圧⼒で⾏う低抵抗・⼩死腔のバルブです。
オクルージョンバルブ		 プリンタ
標準付属品︓HP OFFICE JET 100 MOBIL PRINNTER
または相当品（平成24年春現在）なおメーカーのモデルチェンジまたは製造中⽌時には他の適切なモデルを⽤意します。


※ニューモタコグラフはヒーター付きになります。
※A1とA2では、使⽤するニューモタコグラフに合わせて接続⼝寸法が異なります。

ニューモタコグラフ オクルージョンバルブ
旧タイプ 公称流量範囲 ハンスルドルフ社品番 適用体重目安 タイプ 死腔 流路抵抗 備考
000 0~6(mL/sec) 8420A 0~1(kg) タイプ－C2 2.0mL 4.5cmH2O/L/sec
@100mL/sec		 未熟児・新生児専用
00 0~125 8300B 1~3
0 0~500 3500B 5~10 タイプ－A1 10.5mL 2.0cmH2O/L/sec
@1L/sec		 幼児・小児
No.1 0~1000 3719 5~20 タイプ－A2 10.5mL 2.0cmH2O/L/sec
@1L/sec		 小児以上
No.2 0~4(L/sec) 3700A 成人
No.3 0~8 必要な場合ご照会下さい。 成人 成人用 約40mL 6.0cmH2O/L/sec ご要望により製作が可能です。
No.4 0~16
